Конфигурирование Нимбиус
Настоящая инструкция предназначена для администраторов, выполняющих первичную настройку инфраструктурной платформы для создания и управления виртуальными облаками.
Настройка серверных ролей EVM¶
EVM (Extensible Virtualization Manager) — это компонент платформы, который управляет виртуальными ресурсами и автоматизацией процессов.
Шаги:
- Перейдите в раздел бокового меню Settings → Application Settings.
- Откройте вкладку Settings.

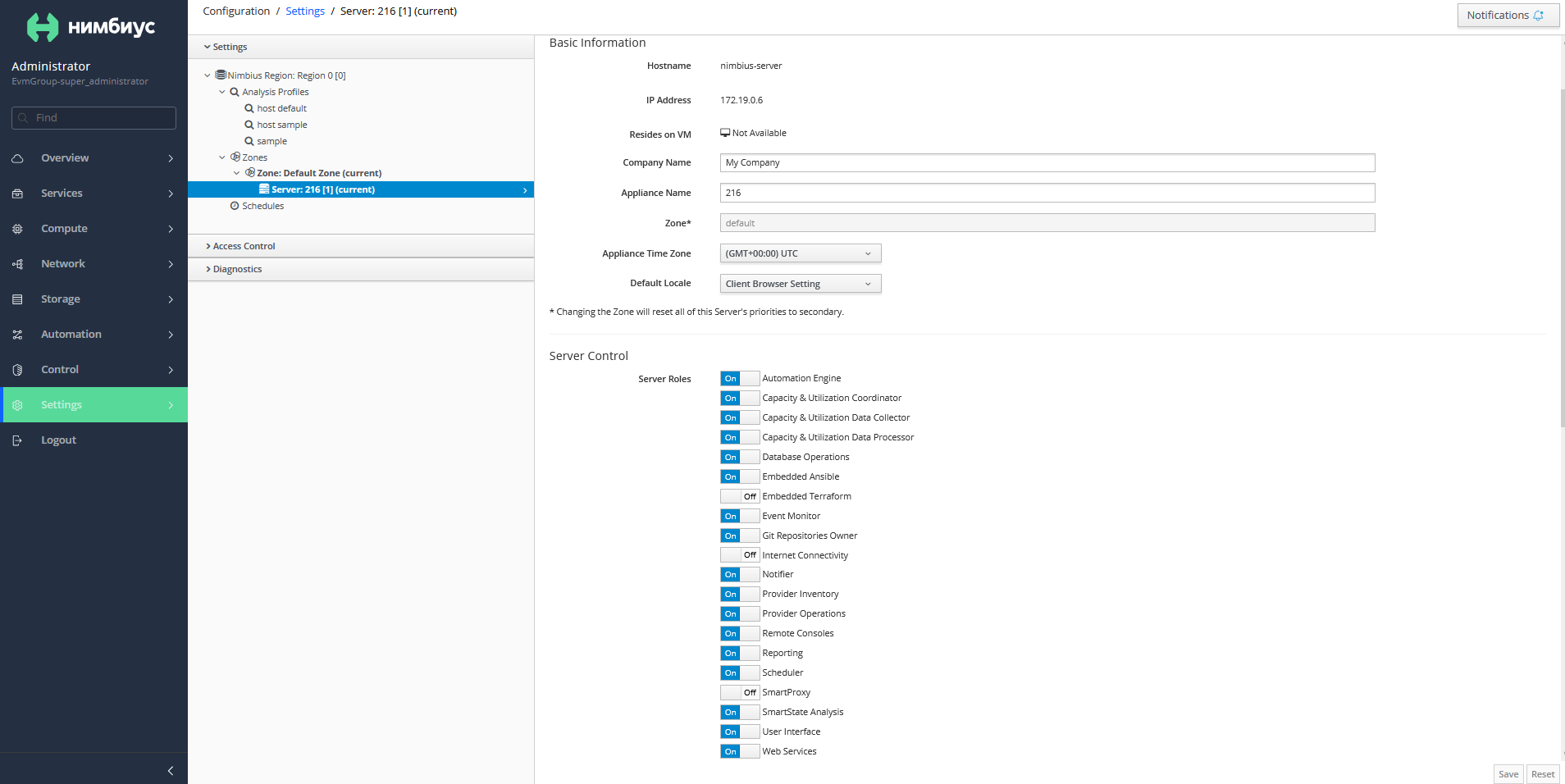

- Найдите текущий EVM сервер (отмечен как current).
- Проверьте, что переключатели EVM-ролей установлены согласно требованиям платформы.
Настройка количества воркеров для обработки заказов¶
Воркеры (Workers) — это процессы, выполняющие заказы на разворачивание сервисов. Чем больше воркеров, тем больше параллельных заказов можно обработать.
Шаги:
- Перейдите в раздел бокового меню Settings → Application Settings.
- Найдите текущий EVM сервер (current).

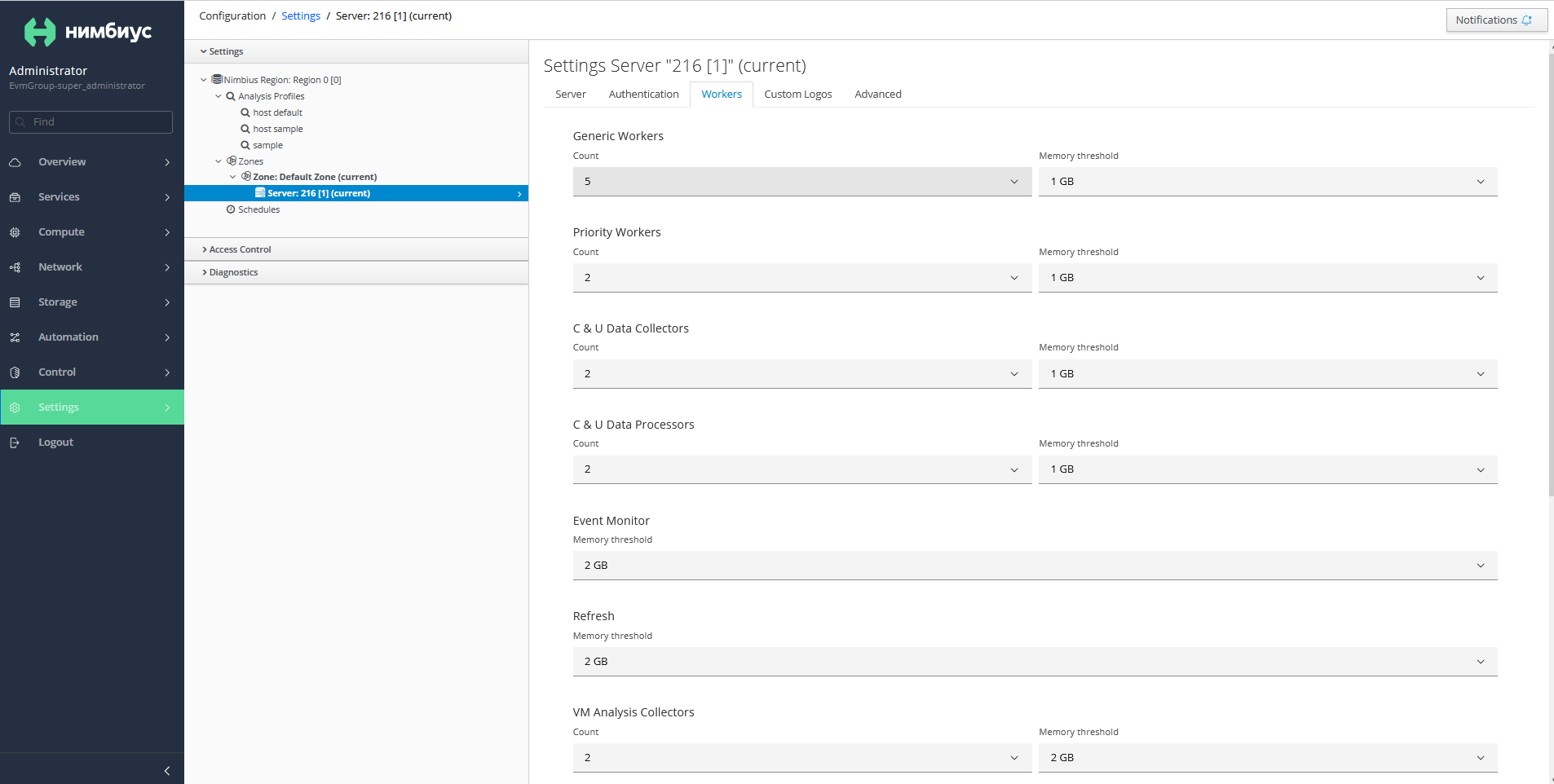

- Перейдите во вкладку Workers.
- В блоке Generic Workers установите необходимое количество воркеров в поле Count. (Обычно 5)
Включение отображения использования ресурсов¶
Эта настройка позволяет отслеживать использование ресурсов в системе.
Шаги:
- Перейдите в раздел меню Settings → Application Settings → Settings.
- Найдите корневой Nimbius region.

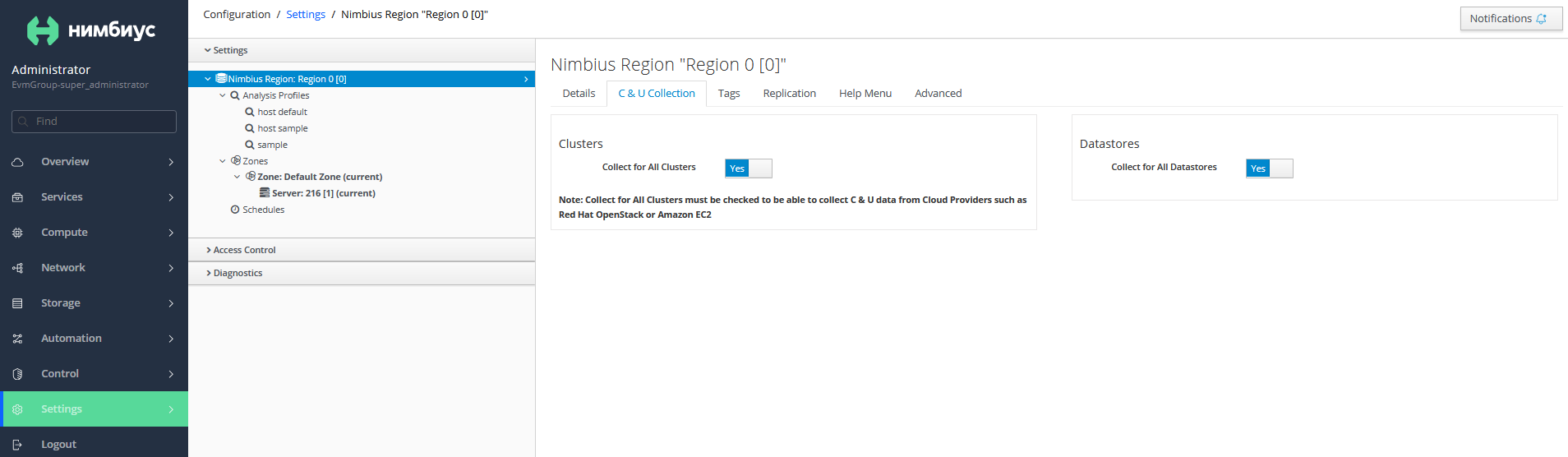

- Откройте вкладку C & U Collection.
- Включите отображение сбора данных о ресурсах.
Добавление провайдеров инфраструктуры¶
Провайдеры инфраструктуры (Infrastructure Providers) представляют собой интеграции с различными платформами виртуализации, такими как VMware, oVirt, SpaceVM и др.
Шаги:

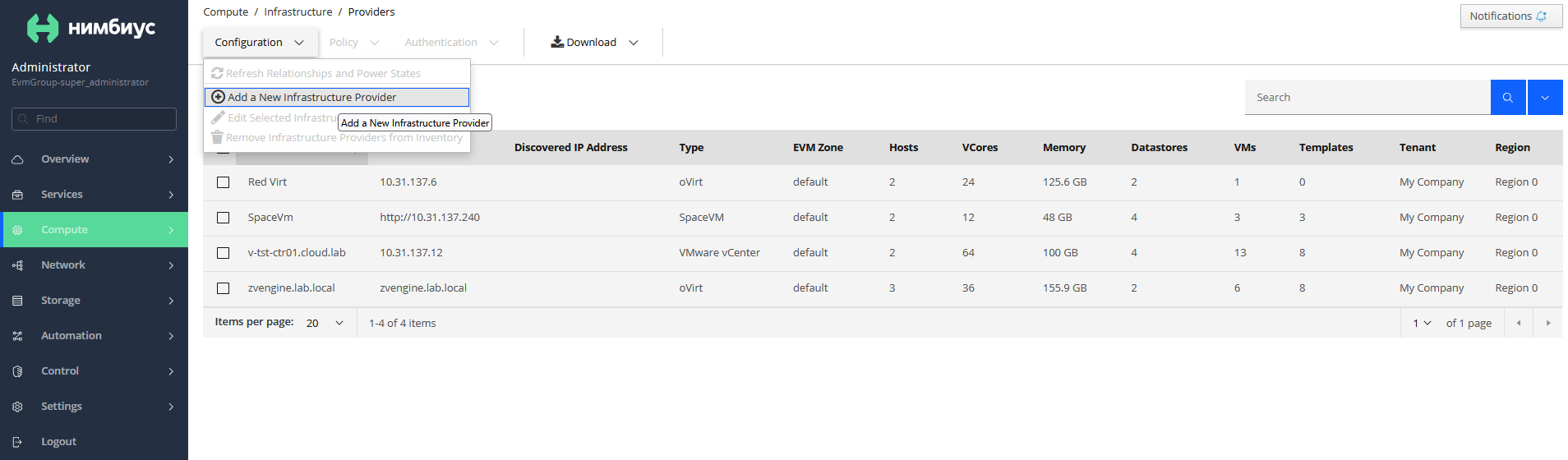

- Перейдите в раздел бокового меню Compute → Infrastructure → Providers.
- Нажмите Configuration → Add a New Infrastructure Provider.
- Заполните форму для каждого провайдера:
-
v-01.cloud.lab (VMware vCenter)
- Type:
- Name:
- Zone:
- Hostname:
- API Port:
- SSL verification:
- Username и Password
-
Настройка Embedded Ansible¶
Embedded Ansible используется для автоматизированного управления конфигурациями и разворачивания сервисов.
Шаги:
- Перейдите в раздел бокового меню Automation → Embedded Ansible → Credentials.
-
Добавьте учетные данные Configuration → Add New Credential:

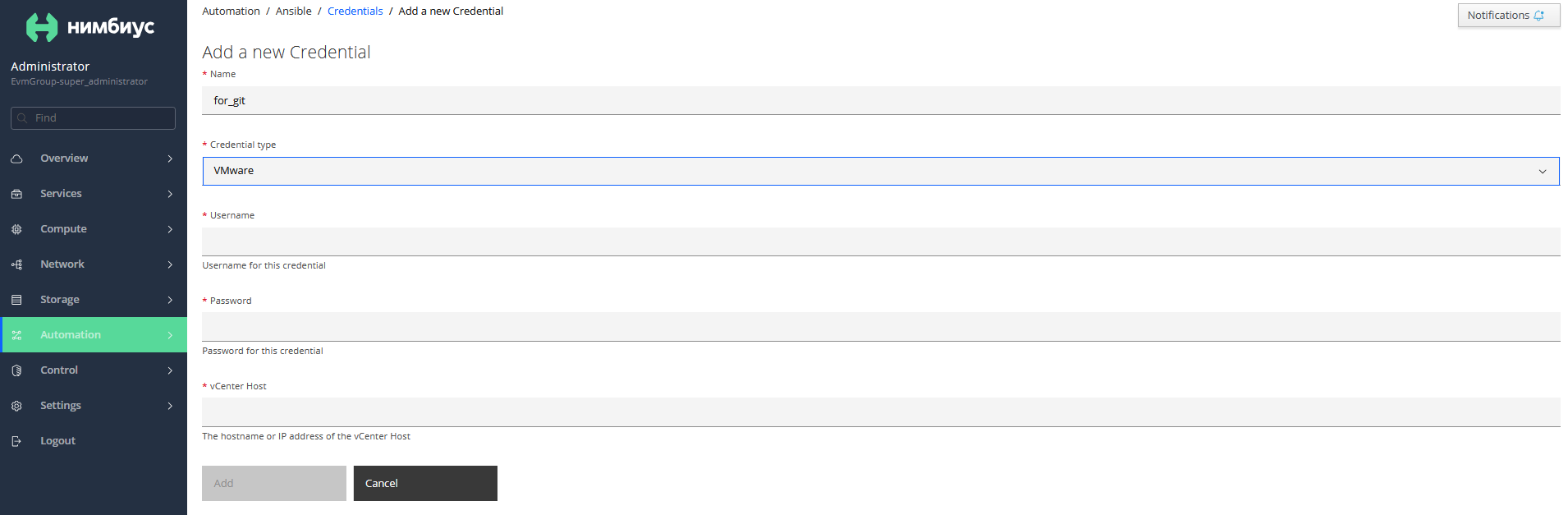

- for_git (SCM, Username и Password) <

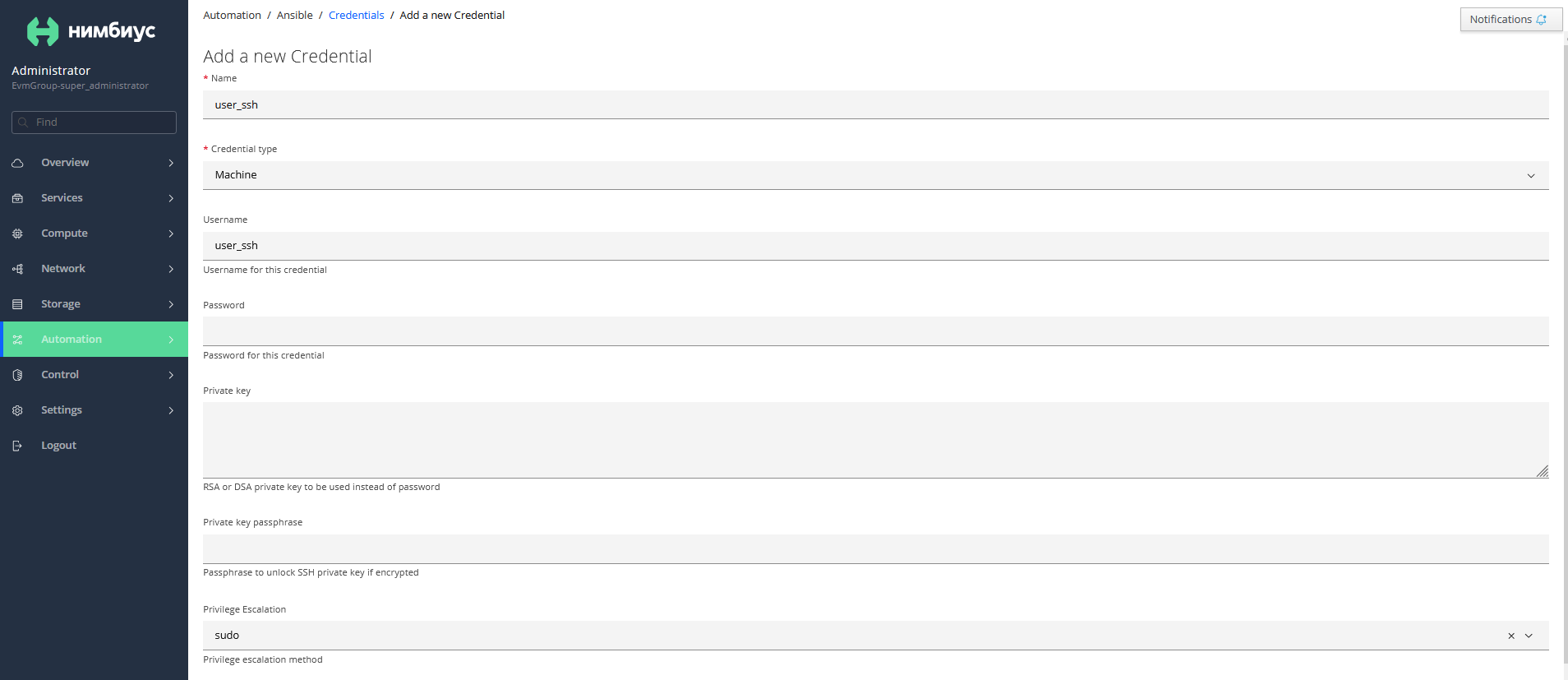

- user_ssh (Machine, Username и Password, Privilege Escalation: sudo)
3. Перейдите в Automation → Embedded Ansible → Repositories.

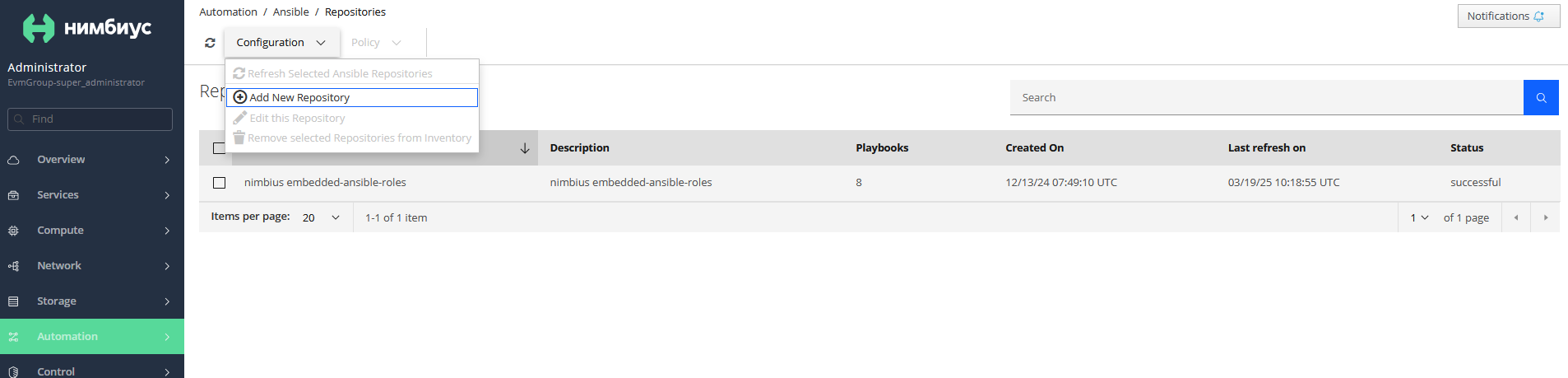

4. Добавьте репозиторий Configuration → Add New Repository:
- Name: nimbius embedded-ansible-roles
- URL: Git-репозиторий с ansible-ролями
- SCM Credentials: for_git
- SCM Branch:
5. Проверьте, что в Automation → Embedded Ansible → Playbooks появились плейбуки.
Настройка размещения виртуальных машин¶
Шаги:
- Выберите в боковом меню раздел Automation -> Embedded Automate -> Explorer.

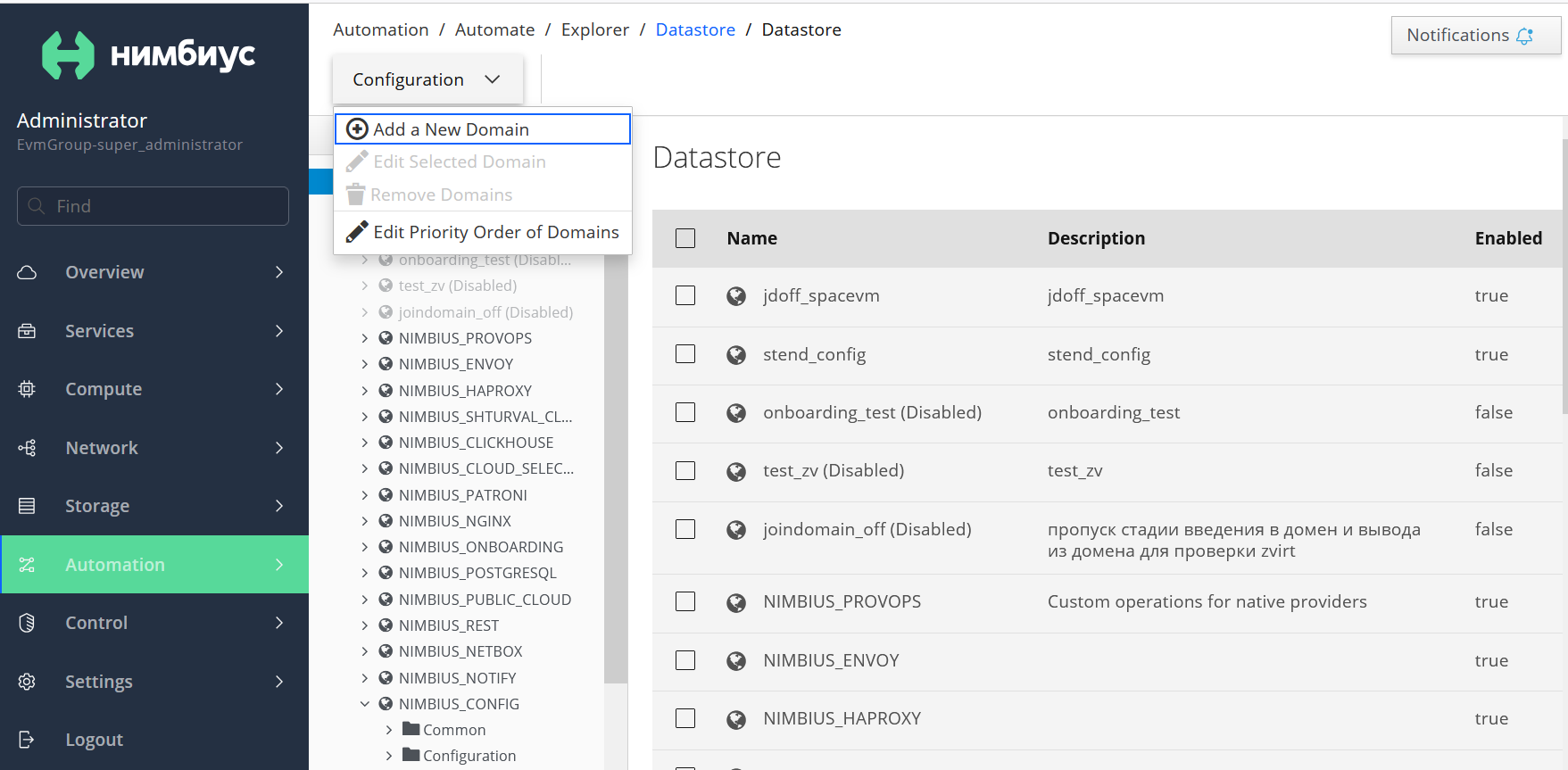

- Выберите корневой домен и создайте в нем локальный домен, нажав Configuration -> Add a New Domain
- Укажите имя и описание локального домена и проставьте признак Enabled
4. Выберите стандартный домен автоматизации Нимбиус NIMBIUS_CONFIG

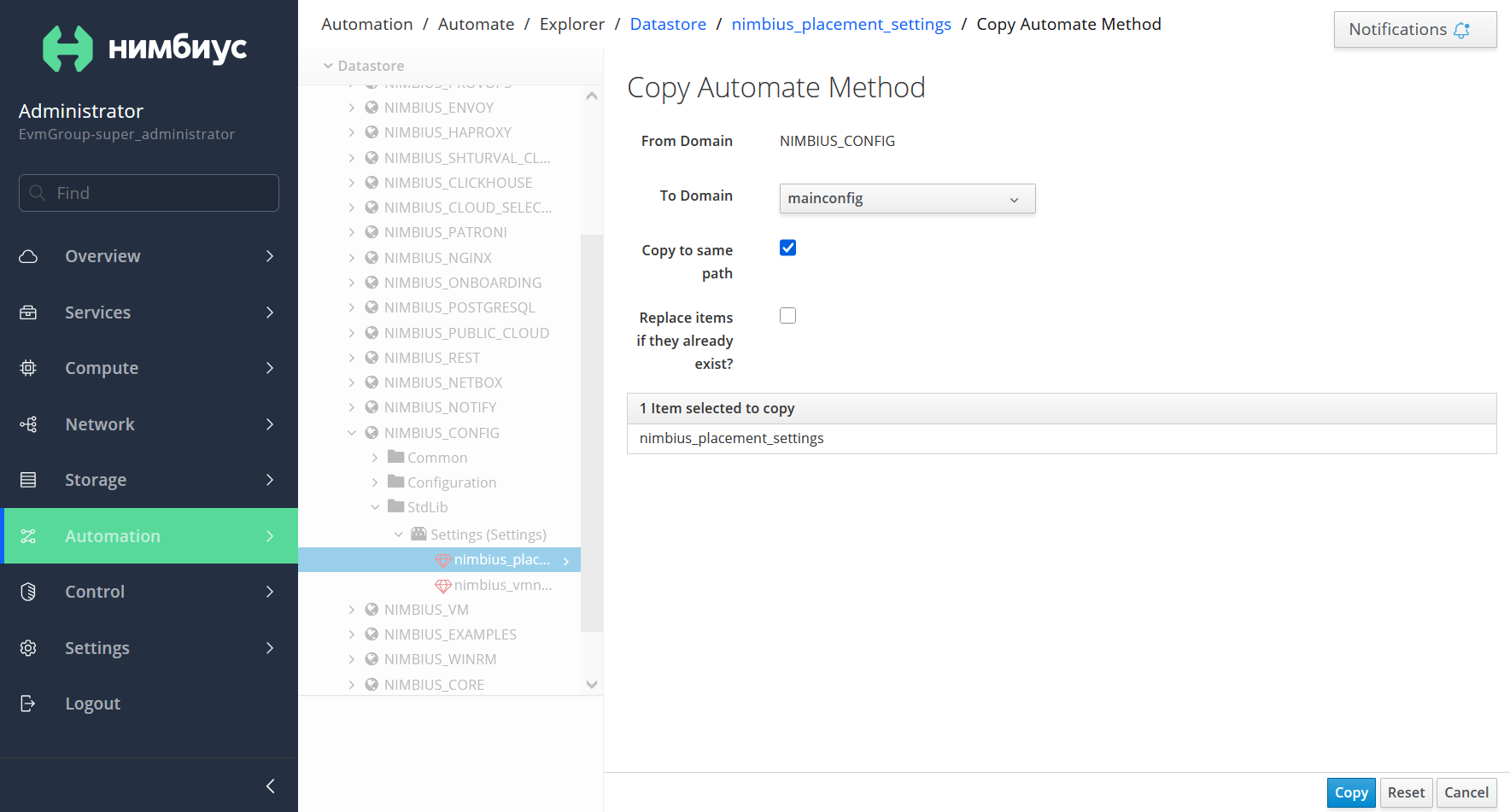

5. Перейдите в конфигурацию механизма размещения виртуальных машин по пути NIMBIUS_CONFIG/StdLib/Settings/nimbius_placement_settings и скопируйте его в локальный домен, созданный на предыдущем шаге Configuration -> Copy this Method. Укажите признак Copy to same path
6. Выберите скопированную конфигурацию nimbius_placement_settings и отредактируйте
Ниже приводится шаблон-пример конфигурации размещения и таблица с описанием параметров.
## Notes:
### 1. Only consider DRS cluster must be described in configuration file.
class PlacementSettings
def locations
locations = {
"zvengine.lab.local" => {
"type" => "ovirt",
"endpoint" => "zvengine.lab.local",
"description" => "zVirt Location",
"cust_spec_linux" => "Linux VM",
"cust_spec_windows" => "Windows_customization"
},
}
return locations
end
def domains
domains = {
"cloud.lab" => {
"domain_name" => "имя домена",
"custom_ou" => "OU=Tenants,OU=Servers,OU=Cloud",
"pshost" => "powershell Host",
"domain_controller" => "имя Domain controller ",
"dns_suffix" => "DNS suffix",
"dns_servers" => ["DNS servers"],
"organization" => "название организации",
"timezone" => "145",
"full_name" => "полное название организации"
}
}
return domains
end
def networks
networks = {
"Double-vlan123" => {
"addr_mode" => "static",
"ipam" => "netbox",
"vlan_id" => 123,
"dvs" => "true"
},
}
return networks
end
def environments
environments = {
"vmware" => {
"placement" => {
"abc.cloud.lab" => {
"placement_folder_name" => [
"Datacenter/vms/123"
]
}
},
"domain" => "cloud.lab",
"tags" => [
"department/support"
],
"description" => "VMWare 1"
},
}
return environments
end
end
Описание классов и значений nimbius_placement_settings
| Класс | Пример заполнения | Описание |
|---|---|---|
| locations | "cloud_lab_dc01" => {"type" => "vmware","endpoint" => "vc.cloud.lab","description" => "VC01 Cloud Lab","cust_spec_linux" => "centos","cust_spec_windows" => "windows"} |
Площадки (расположения) – соответствует географическому расположению в секции «environments». Каждый endpoint – это кластер виртуализации. Имя должно соответствовать имени логической сущности в подключенных провайдерах. |
| networks | networks = {"206-VLAN" => {"addr_mode" => "dhcp"}} |
Конфигурация сетей (имена сетей должны совпадать с именами в секции networks в описании окружения, а также с именами портгрупп в платформе виртуализации). |
| Networks (environments) | "dvs" => "true" |
Указывается, если vCenter настроен с dvswitch. |
| placement_rp_name (environments) | "placement_rp_name" => ["ResPool01"] |
Указывается, если vCenter настроен с resource pool. |
| placement_folder_name (environments) | "placement_folder_name" => ["datacenter02/CLU01/ResPool01/cloudlab/vms"] |
Указывается полный путь до конечной папки размещения. |
| domain (environments) | "domain" => "cloud.lab", |
DNS-суффикс для имени ВМ. |
| tags (environments) | "tags" => ["department/development"], |
Тэги, которые должны быть проставлены на сервисе ВМ (нужно предварительно создать в платформе Нимбиус). |
| clusters (environments) | "clusters" => ["HA-Cloudlab-CL1","HA-Cloudlab-CL2"] |
Кластеры виртуализации на данной площадке. |
Настройка автоматического именования виртуальных машин¶
Шаги:
- Выберите в боковом меню раздел Automation -> Embedded Automate -> Explorer.
- Выберите домен автоматизации Нимбиус NIMBIUS_CONFIG
- Перейдите в конфигурацию механизма автоматического именования виртуальных машин NIMBIUS_CONFIG/StdLib/Settings/nimbius_vmname_settings
Ниже приводится шаблон-пример конфигурации автоматического именования виртуальных машин
NAMING_TEMPLATE = {
1 => {
"type" => "text",
"value" => "vm"
},
2 => {
"type" => "platform"
},
3 => {
"type" => "tag_short",
"category" => "location"
},
4 => {
"type" => "tag_short",
"category" => "environment"
},
5 => {
"type" => "text",
"value" => "s"
},
6 => {
"type" => "index",
"length" => 5
}
}.freeze
Конфигурация задана в виде объекта типа «словарь». Каждый элемент словаря - это часть имени ВМ. Ключом задается порядок компонента в имени, а значением - тип и конфигурация компонента.
Пример генерации имени ВМ
- Постоянный текст - vm
- Платформа (w - windows, l - linux) - w
- Тег "location" - d01
- Первая буква тега "environment" - t
- Постоянный текст - s
- Индекс - 0001 Результирующее имя: vmwd01ts0001
Настройка доступных конфигураций виртуальных машин¶
Шаги:
- Выберите в боковом меню раздел Automation -> Embedded Automate -> Explorer.
- Выберите домен автоматизации Нимбиус NIMBIUS_CONFIG
- Перейдите в конфигурацию NIMBIUS_CONFIG/Common/FlavorConfig/flavorconfig и добавьте данные по каждому типу ВМ
Ниже приводится шаблон-словарь конфигурации
{
cpu_flavor: 'DESCRIPTION',
number_of_sockets: SOCKETS_NUM,
cores_per_socket: CORES_NUM
}
Настройка интеграции с IPAM Netbox для автоматической резервации и освобождения IP-адресов¶
Общая информация¶
Если в целевом контуре присутствует ipam netbox, администратор может подключить его в Нимбиус для автоматизации выделения свободных адресов в подсети и их автоматической фиксации в БД ipam.
Логическая схема взаимодействия с ipam:
- Система обращается в ipam в конкретную сущность «vlan», указанный в «nimbius_placement_settings»;
- В необходимом «vlan» ищется сущность «Prefix IP»;
- В «Prefix IP» забирается IP адрес из поля «First available address»;
- Платформа фиксирует адрес за ВМ, назначая ей dns имя, созданное при создании ВМ;
- IP адрес из поля «First available address» подставляется в процесс создания ВМ.
При отзыве услуги с развёрнутой ВМ, машина удаляется, а адрес освобождается в системе netbox.
Подготовка пользователя в IPAM NetBox¶
Для подключения ipam в Нимбиус необходимо заранее подготовить пользователя/группу со следующими правами:
Перечень прав пользователя/группы
| Object permission | Object types | Action |
|---|---|---|
| All_View | prefix, tag, VLAN group, VLAN, permission, device, rack, device type, IP address |
View |
| IP_change_delete | IP address, tag | View, Add, Change, Delete |
| Prefix_change_add | prefix | View, Add, Change |
| Tenant_change_add | tenant, tenant group | View, Add, Change |
Подключение к платформе¶
Шаги:
- Выберите в боковом меню раздел Automation -> Embedded Automate -> Explorer.
- Выберите домен автоматизации Нимбиус NIMBIUS_VM
- Перейдите по пути Integration -> ActiveDirectory -> WinrmMethods
- Выберите по очереди конфигурации AddDnsRecord, RemoveAdRecord, RemoveDnsRecord и скопируйте их в локальный домен с иерархией вложенности
- Перейдите в локальный домен и настройте скопированные конфигурации, указав endpoint, user, password
Настройка плейбуков Ansible¶
Шаги:
- Выберите в боковом меню раздел Automation -> Embedded Automate -> Explorer.
- Выберите домен автоматизации Нимбиус NIMBIUS_VM
- Перейдите по пути Integration -> ActiveDirectory -> PlaybooksMethods
- Выберите конфигурацию JoinDomain и скопируйте ее в локальный репозиторий с иерархией вложенности
- Перейдите в локальный домен и настройте скопированную конфигурацию, указав Repository, Playbook, Machine Credential, domain_admin_user, domain_admin_password
Настройка биллинга¶
Шаги:
- Выберите в боковом меню раздел Automation -> Embedded Automate -> Explorer.
- Выберите домен автоматизации Нимбиус NIMBIUS_VM
- Перейдите по пути Integration -> Billing-> Billing
- Выберите конфигурации sync, sync_price_orders и скопируйте их в локальный репозиторий с иерархией вложенности
- Перейдите в локальный домен и настройте скопированные конфигурацию, указав url биллинга
Интеграция со службой электронной почты¶
Для информирования пользователей с помощью отправки электронных писем необходимо определить параметры SMTP сервера в «Settings -> Application Settings -> Setting», выбрав зону и сервер.
Основные параметры раздела «Outgoing SMTP E-mail Server»:
- Host - сервер;
- Port - порт, который использует сервер;
- Domain - домен, в котором расположен сервер;
- SSl Verify Mode - режимы верификации;
- Authentication - режимы аутентификации.
