Настройка портгрупп

Общая информация

Портгруппа — это логическая сущность в инфраструктуре VMware, используемая для организации сетевого взаимодействия виртуальных машин.

Она определяет правила сетевого взаимодействия, такие как VLAN, параметры безопасности и фильтрации трафика. Портгруппы используются для сегментации сети, обеспечения безопасности и управления трафиком в виртуальной среде.

Конфигурирование для настройки портгрупп

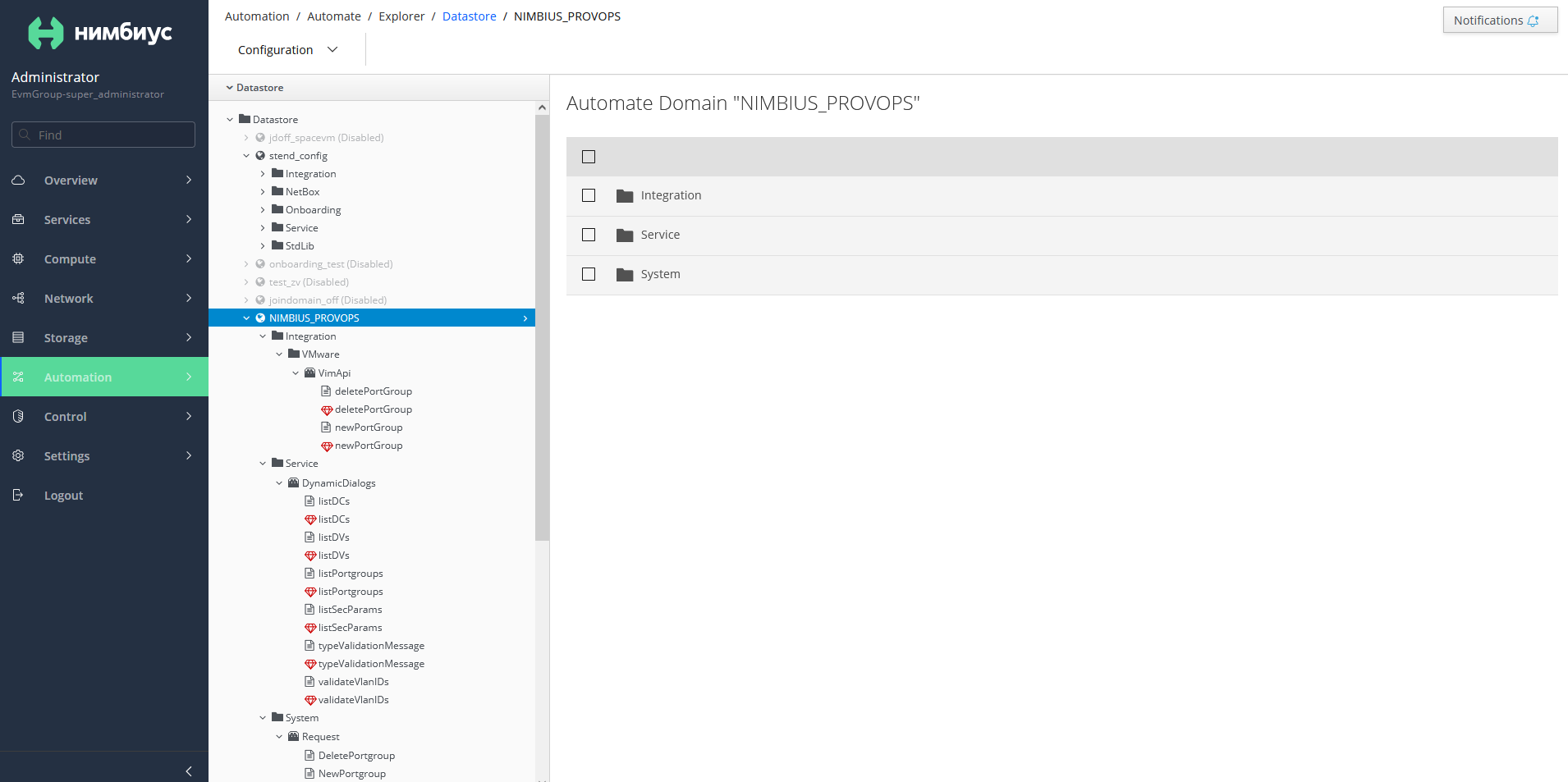

  1. Проверить, что домен NIMBIUS_PROVOPS загружен в разделе: Automation → Embedded Automate → Explorer. provops

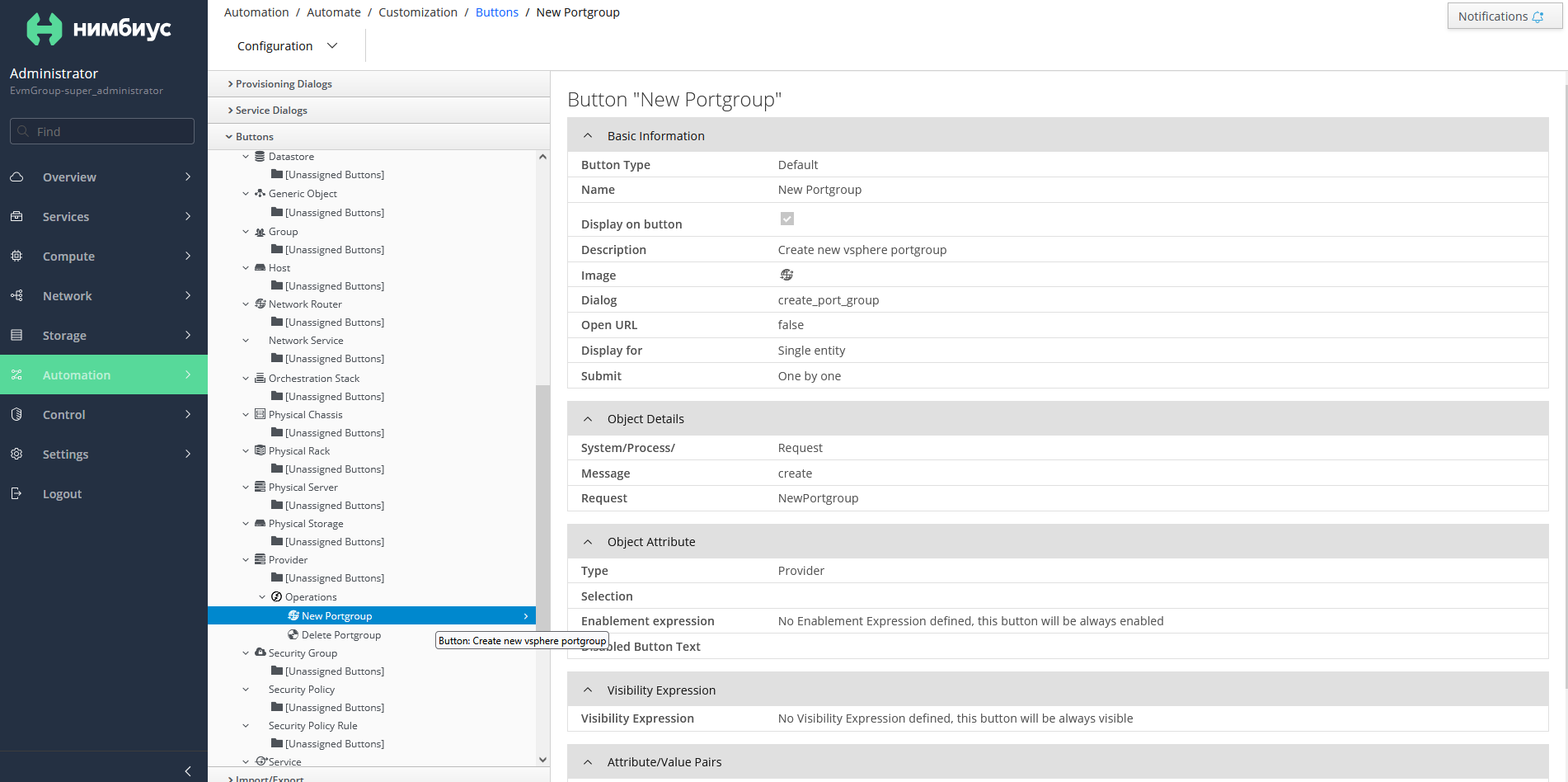

  2. Настроить кнопку Newportgroup:
    • Перейти в Automation → Customization → Buttons.
    • Открыть на редактирование Newportgroup в Provider → Operations.
    • В списке Dialog выбрать create_port_group.
    • Убрать чекбокс Open URL.
    • Сохранить изменения. buttonNewPortGroup edingButton

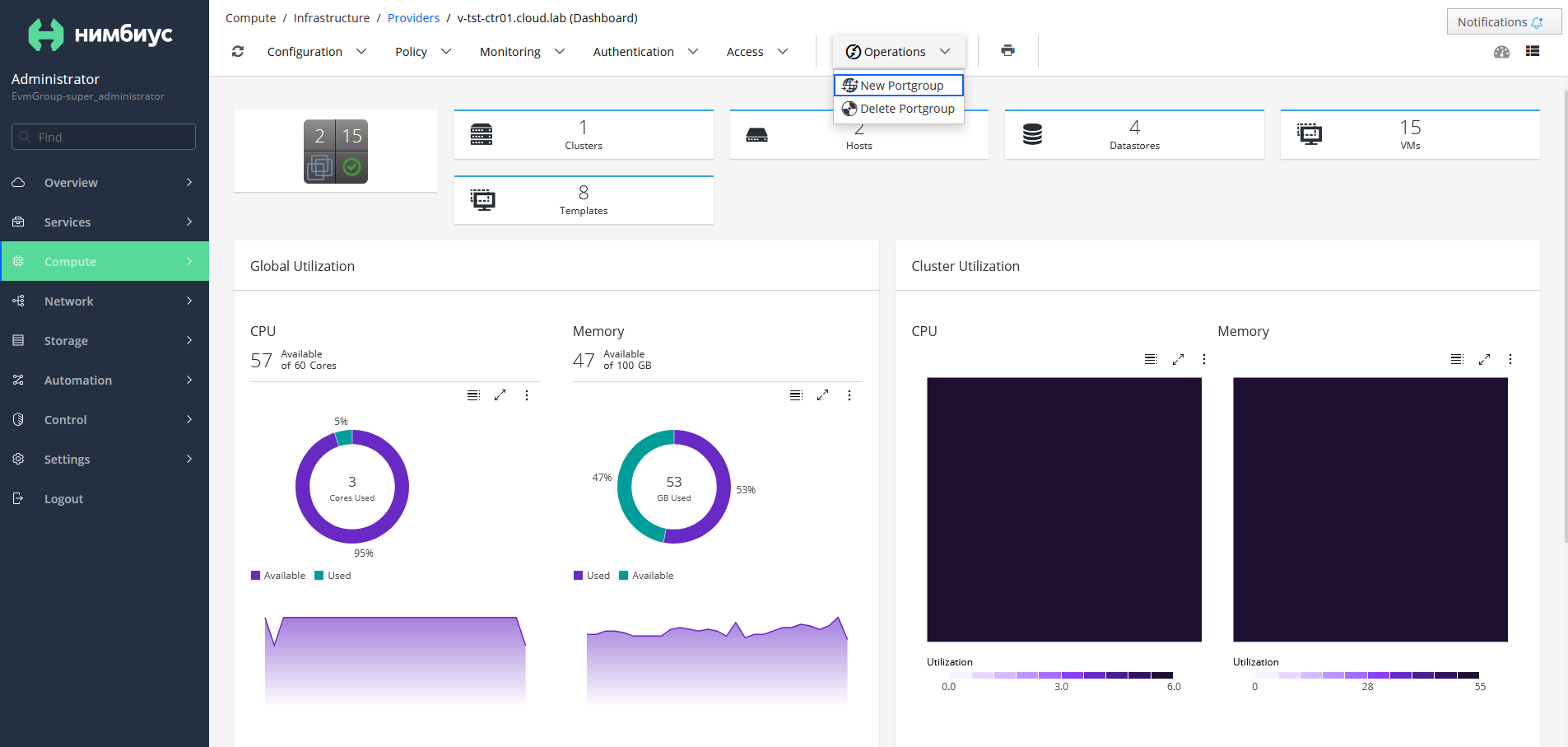

  3. Убедиться, что в меню провайдера появился пункт Operations:
    • Перейти в раздел Compute → Infrastructure → Providers.
    • Открыть провайдера и проверить наличие пункта Operations*.
  4. Проверить открытие диалогового окна создания портгрупп:
    • Выбрать Operations → Newportgroup.
    • Убедиться, что открылось диалоговое окно.
      providerOperation

Создание портгруппы

  1. Выбрать в меню в раздел Compute → Infrastructure → Providers.
  2. Открыть провайдер, на странице провайдера выбрать Operations → New Portgroup.

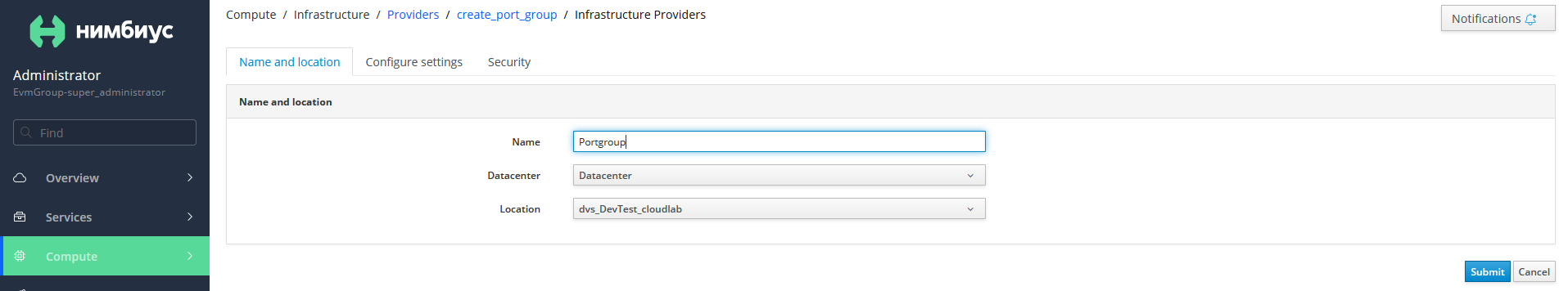

  3. Указать общие данные портгруппы:
    • Перейти на вкладку Name and location.
    • Заполнить наименование портгруппы (Name).
    • В поле Datacenter указать Location.

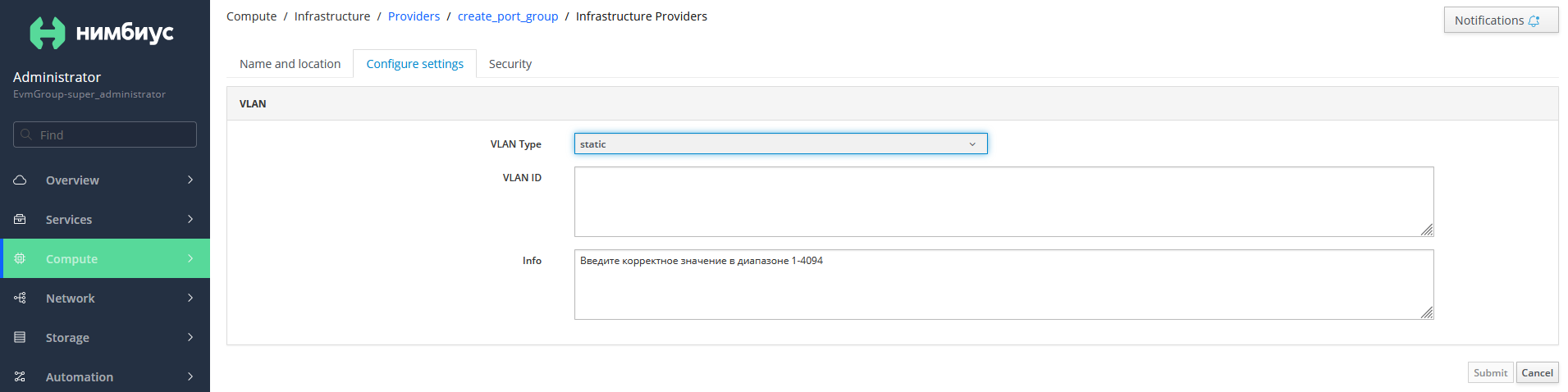

  4. Указать параметры портгруппы:
    • Перейти на вкладку Configure settings:
    • Выбрать VLAN Type и указать VLAN ID в зависимости от типа:
      • None — без ограничений.
      • Static — числовое значение в диапазоне 1-4096.
      • Trunking — перечисление чисел или диапазоны (1-4096), записанные через запятую без пробелов. Если введенные значения входят в диапазон, то он расширяется, объединяя их.

  5. Выбрать параметры безопасности:

    • Перейти на вкладку Security:
    • Настроить параметры:
      • Promiscuous mode: reject / accept
      • MAC address changes: reject / accept
      • Forged transmits: reject / accept
        creatingPortGroup creatingPortGroup2 creatingPortGroup3

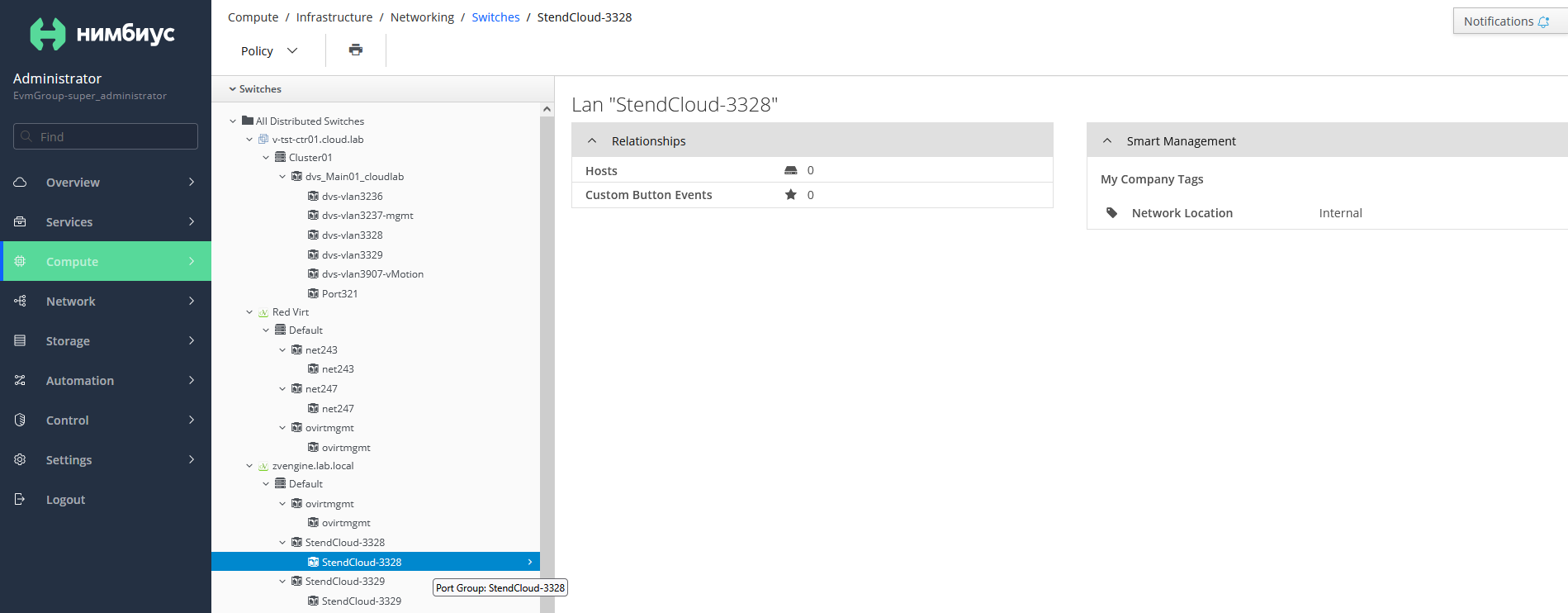

  6. Проверить созданную портгруппу:

    • Перейти в раздел меню Compute → Infrastructure → Networking.
    • Убедиться, что портгруппа отображается в списке.
    • Назначить тег портгруппе..
    • Зайти на портал пользователя и проверить, что после тегирования сеть появилась на форме заказа сервиса в поле Network
    • Зайти в интерфейс виртуализации VMware и убедиться, что портгруппа добавлена с указанными параметрами Configure → Policies.
      portCreated
